路通混凝土搅拌站全套设备 HZS120混凝土搅拌站 大型搅拌站设备
-
销 量0
-
累计评价0
-
商品评分
5
5
5
- 商品介绍
- 商品评价（0）
- 商品咨询
-
手机购买
微信扫购有惊喜
立即购买
- 品牌：路通
- 产地：山东安丘
- 型号：HZS120型
- 类型：混凝土搅拌站
- 生产方式：连续式
- 冷料斗数量：4
- 额定生产能力 (t/h)：120m³/h
- 可售卖地：全国
温馨提示：以上价格仅供参考，具体价格请咨询客户经理~

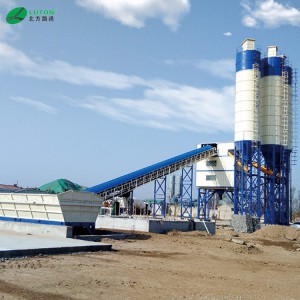

HZS120型混凝土搅拌站是由配料、搅拌、电气控制等部分组成的全自动混凝土拌制成套设备。它适用于中等以上规模的建筑工地、预制件厂和商品混凝土生产厂。其主要特点：
采用组合式结构，整机安装、搬迁十分方便，设备造价低。
主机采用LJS2.0或MAO2000型双卧轴强制式混凝土搅拌机，搅拌质量好、效率高。
骨料采用PL3200配料机配料，计量准确，生产效率高。
水泥、水、液体外加剂的配料均采用电子秤计量，配料精度高。
供水系统采用水泵供水，使水流速加快，喷洒均匀。
骨料上料采用大倾角或小倾角带式输送机，寿命长，工作效率高。
电气控制系统主要元器件全部采用进口，性能可靠，操作使用方便，有打印功能，带空调。
| 项 目 | 参 数 | |
| 型 号 | HZS120 | |
| 生产率 | 120m³/h | |
| 搅拌主机 | 形 式 | LJS2.0或MAO2000/3000 |
| 出料容量 | 2000L | |
| 进料容量 | 3000L | |
| 电机功率 | 2 × 37kW | |
| 配料机 | 料仓容量 | 4 × 20m³ |
| 称量斗容量 | 4 × 1.8m³ | |
| 皮带机功率 | 7.5kW | |
| 皮带机速度 | 1.6m/s | |
|
水及外 加剂箱 |
水 箱 | 1 × 10m³ |
| 外加剂箱 | 2 × 1.5m³ | |
| 称量装置计量范围 | 四种骨料秤 | 0~6000kg |
| 水 泥 秤 | 0~1600kg | |
| 粉煤灰秤 | 0~500kg | |
| 粉状外加剂秤 | 1 × 200kg | |
| 水 秤 | 0~800kg | |
| 液体外加剂秤 | 0~50kg | |
| 皮带输送机 | 带 宽 | 1000mm |
| 带 速 | 1.6m/s | |
| 功 率 | 18.5kw | |
| 计量精度 | 沙石骨料 | ± 2% |
| 水、液体外加剂 | ± 1% | |
| 水 泥 | ± 1% | |
| 粉 煤 灰 | ± 1% | |
| 粉状外加剂 | ± 1% | |
| 螺旋输送机 |
2 × LSY200 2 × LSY250 |
|
| 粉 料 仓 | 4× 200t(或100t) | |
| 空 压 机 | 15kW | |
| 电控系统 |
|
|
| 总 功 率 | 约191kW | |
| 总 质 量 | 约48t | |
| 卸料高度 | 3.8m | |
| 外形尺寸 | 45m × 20m× 15m | |
搅拌时间短，拌和匀质性好，可为您提供高品质的混凝土。
对各种物料的计量采用电子称量，准确可靠，计量精度达到或高于国家标准要求。
采用先进的控制技术，具有自动调节、补偿、报警等功能。
全部采用国际先进的电器、电子元件，以保证设备可靠运行。
搅拌主机采用双卧轴强制式搅拌技术，高耐磨衬板和叶片的制造技术，合理的搅拌臂和叶片布局、先进的润滑设计、使搅拌筒更加耐用。
模块式设计，使搅拌站的维护、安装、转移方便、灵活，为您可节约开支。
方式各异的物料输送技术和设备可为您提供各种选择，适用您的场地要求。
安全舒适的操作环境为您提供一个环保型的产品。
主要配置简介：
1、搅拌系统
·型式：双卧轴强制式
·搅拌叶片与衬板均使用耐磨材料，经久耐用，拆卸更换方便。
·搅拌机设计合理，搅拌时间短、消耗低、噪声小、易损件寿命长。
2、电控系统
·电气控制系统由电脑主机、显示器，打印机、通信电缆等组成。
·配有监视系统，运行与管理于一体，操作简单方便。
·配料系统采用微机集中控制。搅拌站运行数据可保存10年以上，便于设置管理。
·配方可以用数字表示，方便用户识别，配方数可达几十种。
·在脱离自动控制的情况下，手动操作系统仍能完成对搅拌站的控制,如配料，搅拌，卸料等工作。
·本系统强电部分自成一体，与弱电部分完全分开，提高了弱电的抗干扰能力，也使强电部分大为简化，具有性能先进，可靠性高，维护更为方便。
3、提升系统
·骨料提升系统采用皮带输送机。输送机上盖下兜,可适应全天候工作。
4、骨料暂存斗
·暂存料斗能够暂存一罐骨料,省去了配料时间，提高了生产率。
5、骨料称量系统
·骨料称量系统由：骨料仓、机架、称量斗、骨料输送机、传感器等组成。
系统说明：
·骨料仓采用装载机或上料皮带机上料。
·骨料仓每个储料斗有两个卸料门，以实现计量时的粗称和精称。
·每个骨料计量斗通过四只传感器吊挂于储料仓机架上，四只传感器发出的信号经处理后送往主控制室内的微机中，通过二次仪表转换变成物料重量值显示出来。
·每个称量斗下设一条水平皮带机。骨料配料完毕，由水平皮带机送入斜皮带输送至楼顶的暂存料斗内，等待和其它物料一起卸入搅拌机内。
6、水泥称量系统
·水泥称量系统由水泥称量斗、气动蝶阀、传感器等组成。
·水泥称量采用全密封装置，称量斗通过3只传感器称量。
·称量斗料门采用气动蝶阀，开门灵活，密封严密。
7、粉煤灰称量系统
·粉煤灰称量系统由粉煤灰称量斗、气动蝶阀、传感器等组成。
·粉煤灰称量采用全密封装置，称量斗通过3只传感器称量。
·称量斗料门采用气动蝶阀，开门灵活，密封严密
8、水称量系统
·水称量系统由：用户自建水池、水泵、水称量斗、气动蝶阀等组成。
·水泵在控制系统的控制下，将水池里的水通过潜水泵输送到水称量斗内，经传感器称量到预设数值时,泵停。卸料时卸水泵开启,使水流向搅拌机内。采用水泵供水，使水流速加快，喷洒均匀。
9、液态外加剂称量系统
·液态外加剂称量系统由：外加剂储箱、外加剂称、水泵、传感器等组成。
·外加剂泵在控制系统的控制下，将外加剂箱里的外加剂泵出，经传感器计量到预设数值时，蝶阀关闭。
·卸料时气动蝶阀开启,使外加剂流向水称量斗,与水一起流入搅拌机内。同时水泵继续工作经另一路蝶阀循环外加剂，起搅拌作用，以防外加剂沉淀，外加剂泵由微机控制开关。
10、气路系统
·气动系统由空压机、气缸、电磁阀、气路元件等组成。空压机中的压缩空气经过气源处理件净化、减压、加油后进入各支路，正常工作状态气路中压力应保持在0.7-0.9Mpa范围内。
11、除尘系统
·除尘系统由除尘器、除尘管等组成。
·主楼内部设有除尘装置，主机、暂存料斗、粉料计量斗中产生的灰尘经由除尘器中过滤布袋，反吹装置每隔一段时间将灰尘振落，上部风机将干净空气引到室外。
12、螺旋输送机
·水泥输送采用全密封装置，出料口与计量斗采用软连接不影响计量精度。
·接料口为万向球节,可调节角度偏差,且密封性好。
·螺旋叶片与筒体间隙小，传输效率高。
13、水泥仓
·数量：根据客户需求配备
